帘线挺度测试仪技术说明

一、产品概述

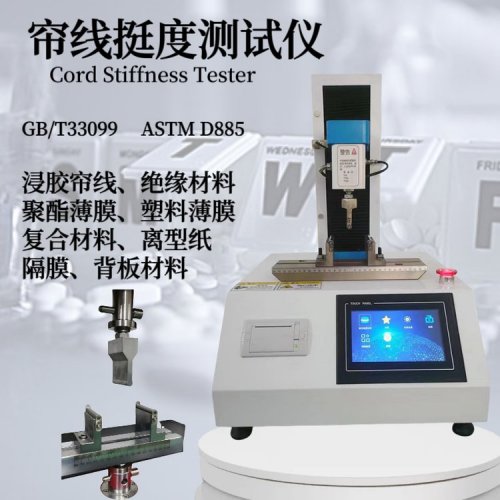

帘线挺度测试仪是一款针对浸胶骨架材料硬挺度检测的专用试验设备，采用单臂结构与触屏显示设计，通过力学加载方式测定材料在规定条件下的挺度值，为纤维制造行业的质量控制与工艺优化提供数据支撑。

二、应用行业

适用于纤维制造领域中浸胶帘子布、浸胶帆布、浸胶线绳等浸胶骨架材料的硬挺度测定，广泛应用于轮胎骨架材料、输送带骨架材料及相关纺织复合材料的生产检测与研发环节。

三、符合标准

设备测试方法与数据采集符合 GB/T 33099、ASTM D885 等相关标准要求。

四、测试原理

将试样放置于两个具有固定曲率半径的下支撑曲面上，上压板以 25 mm/min 的速度向下施压，将试样压入两下支撑板之间，记录压入过程中所需的***大力值，以此表征试样的挺度性能。

五、功能特点

调速系统：采用电机与减速机组合，运行稳定，配备过流、过压、过载保护装置。

传动机构：传动部分采用圆弧同步齿形带与精密滚珠丝杠副，传动平稳、噪音低、传动效率较高。

操作方式：触摸屏全菜单操作，显示器实时显示测试曲线。

实时显示：试验过程中实时显示挺度值、峰值、运行状态、运行速度等参数。

自动控制：试验参数输入完成后，可自动完成整个试验流程。

试样判断：试样测试完毕后，移动横梁自动停止。

数据记忆：试验结束后自动显示并记忆试验过程中的***大值。

输出配置：配备微型打印机，支持试验数据打印输出。

专用辅具：配有帘线挺度专用测试辅具。

六、技术指标

表格

项目 参数

机型 单臂（触屏显示）

***大试验力 标配 50N，可选 500N / 1000N / 2000N

操作方式 全菜单操作

测量范围 ***大试验力的 0.5%—100%

精度级别 0.5 级

试验力准确度 优于示值的 ±0.5%

试验力***小分辨力 0.001N

位移测量分辨率 0.01mm

变形准确度 优于 ±0.5%

调速范围 1 mm/min — 500 mm/min

压缩空间 200mm（可选择其他行程高度）

主机尺寸 450 × 450 × 680 mm

外观标准 符合 GB/T 2611 标准

试验保护 过载保护

安全保护 限位开关

供电电源 220V / 50Hz

重量 约 45Kg

工作环境 室温 — 45℃，湿度 20%—80%

七、系统基本配置

试验机主机（单臂）× 1 台

电机 × 1 个

减速系统 × 1 套

负荷传感器 × 1 只

精密丝杠副 × 1 套

限位开关 × 1 套

触屏操作显示器 × 1 个

挺度测试辅具 × 1 套

电源连接线 × 1 套

技术资料（使用说明书、合格证、装箱单）× 1 套

八、质量保证

保修期：自设备验收合格之日起保修壹年。保修期内因产品质量问题出现的故障，提供免费保修及问题配件更换服务。

保修期外：长期提供技术支持，保修期外仪器出现故障时免收维修费，仅收取基本材料费。

运输保障：运输途中仪器发生损坏，由供货方承担相应责任。
